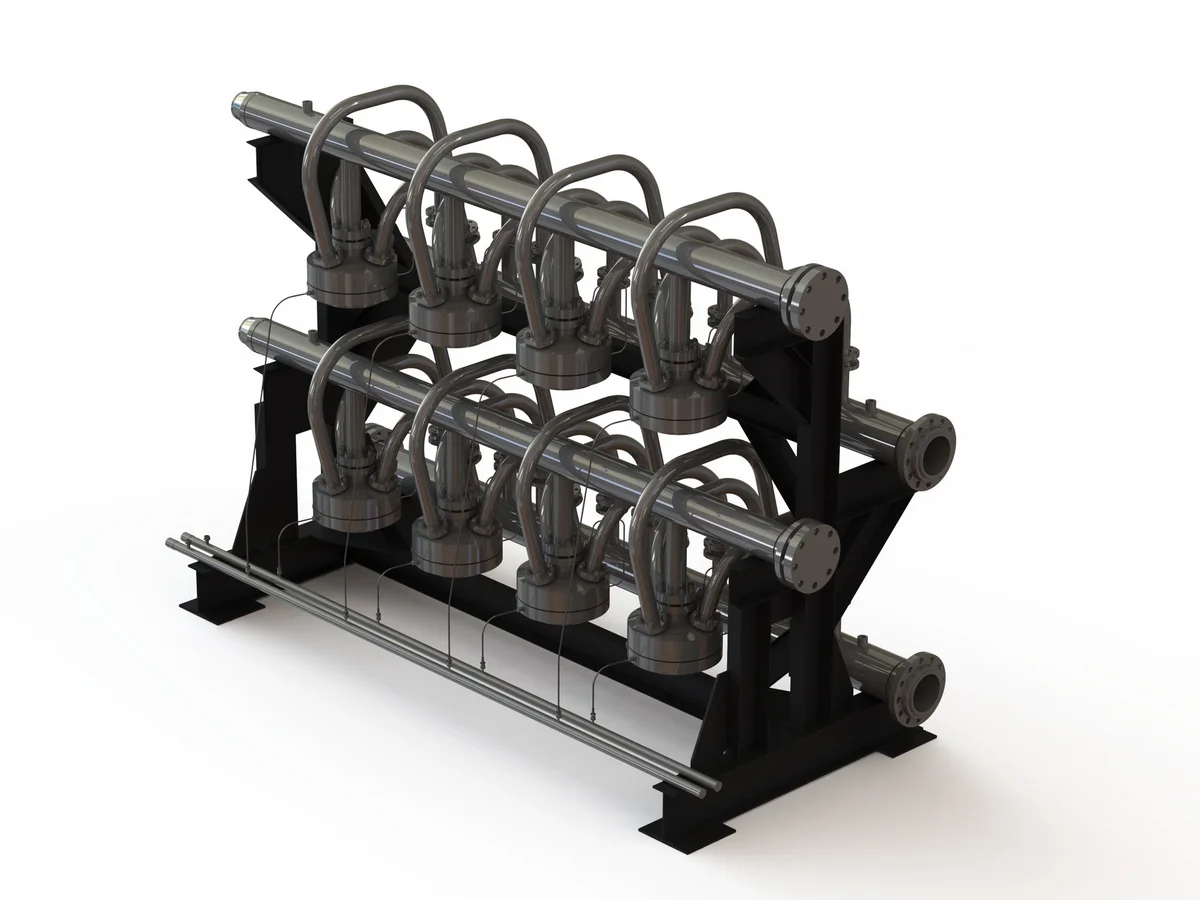

Проект Блок редуцирования

Назначение изделия

Изделие предназначено для понижения давления воздуха с 32 МПа до 18 МПа в составе системы заказчика.

Исходные данные

• Концепция изделия;
• Пневматическая схема;
• Предпочтительные модели редукторов понижения давления.

Задачи

Разработать конструкцию блока по представленному ТЗ, с учётом:

• Необходимых зон обслуживания;
• Точек подключения;
• Требований к методам производства и технологичности;
• Внешних воздействующих факторов;
• ГОСТ Р 55599-2013 Сборочные единицы и детали трубопроводов на давление свыше 10 до 100 МПа;
• ГОСТ 32569-2013 Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах;
• ТР ТС 032/2013 Технический Регламент Таможенного Союза «О безопасности оборудования, работающего под избыточным давлением».

Решение

• Разработана конструкция блока редуцирования, учитывающая все предъявленные требования;
• Разработан полный комплект КД, позволяющий выполнить изготовление и монтаж блока на месте эксплуатации.

В процессе изготовления ОО осуществлялось полное конструкторское сопровождение с выездом на объект эксплуатации при изготовлении и монтаже.
