Проект Расчёт воздуховода

Описание изделия

Высоконагруженный внутренний модуль прибора стандарта 19" с активным воздушным охлаждением.

Исходные данные

• 3d-модели плат из состава модуля и его общая конструкция;
• 3d-модель старого неэффективного воздуховода;
• Данные об активных тепловыделяющих компонентах, требующих отвода тепла.

Задачи

• Определить зоны неэффективности воздушного потока;
• Рассчитать форму воздуховода, повышающую эффективность воздушного охлаждения;
• На основе математической модели разработать конструкцию воздуховода, пригодную для изготовления методами 3d-печати или литья в силиконовую форму.

Решение

• Проведён аэродинамический расчёт имеющейся конструкции;

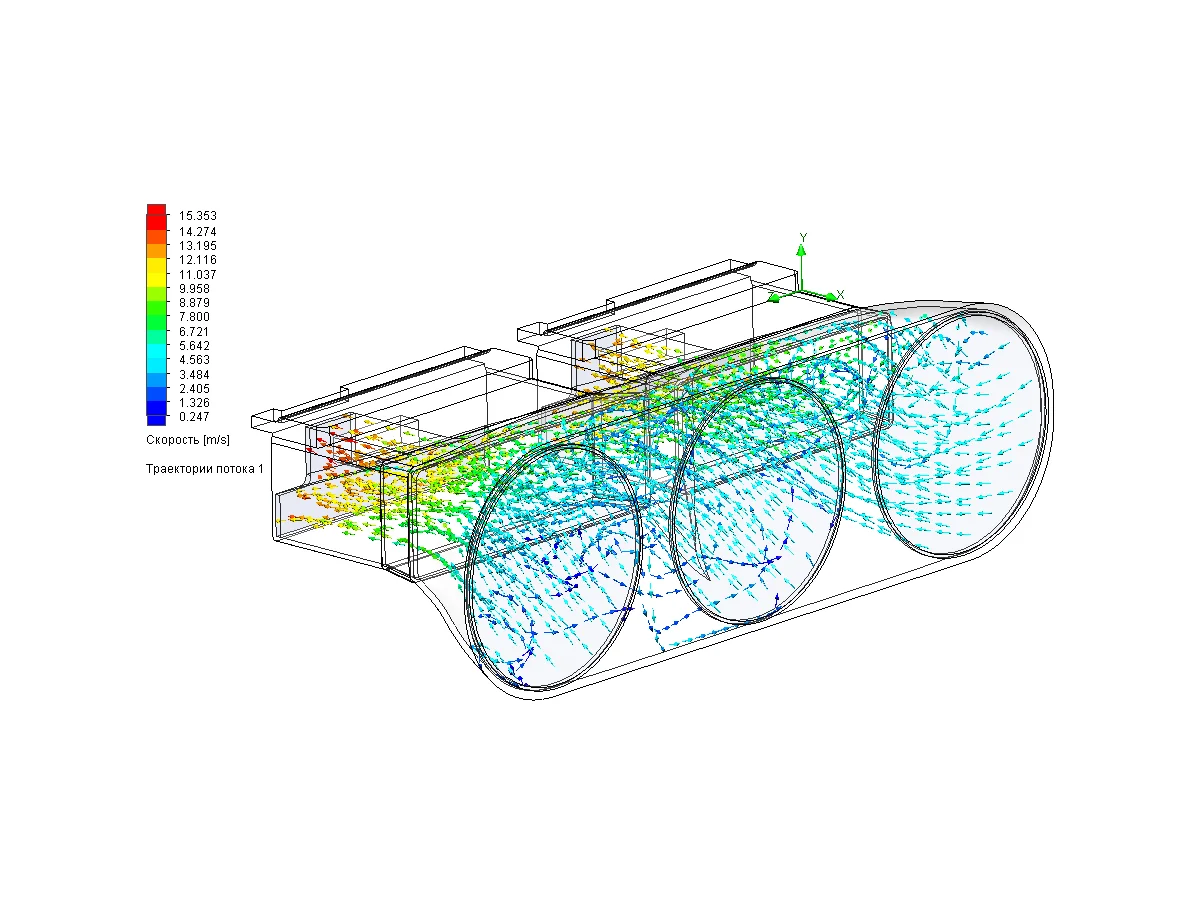

• Выявлены зоны застоя воздуха и пониженных скоростей;
• Подобрана и доказана расчётным методом более эффективная форма воздуховода;
• Разработаны конструкция и комплект КД, позволяющий производить данное изделие серийно.

Температура ключевых нагруженных компонентов была понижена на 15-20%.
