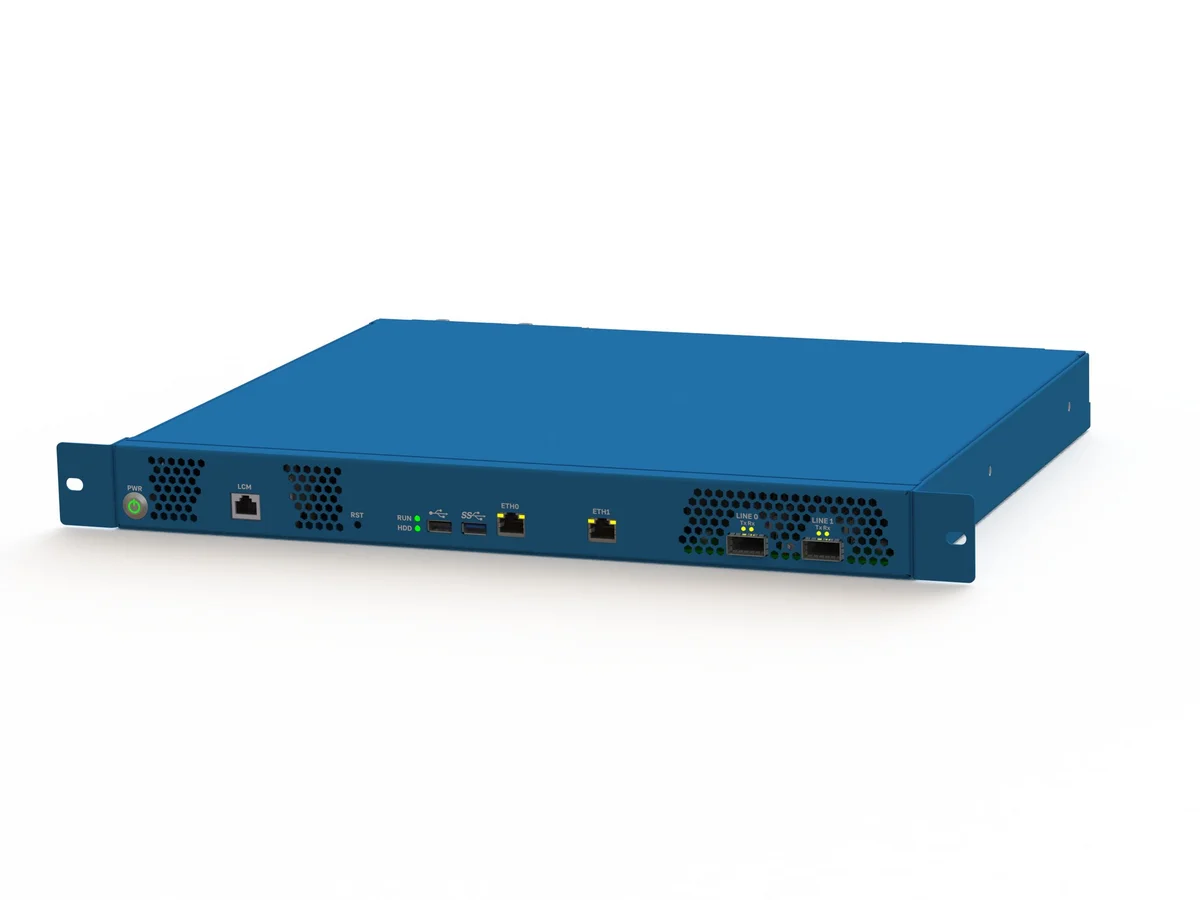

Проект Телекоммуникационное оборудование стандарта 19"
Назначение изделия
Изделие предназначено для передачи информации по оптоволоконным каналам связи на скорости до 100 Гбит/сек.
Исходные данные
- Концепция изделия;
- Основные функциональные модули (характеристики и 3d-модели);
- Структурная электрическая схема.
Задачи
- Подобрать комплектующие для обеспечения всех остальных функций изделия (подключения требуемых периферийных устройств, обеспечение внешнего электропитания с резервированием, обеспечение теплового режима);
- Сформировать облик изделия, исходя из требований стандарта 19", технической эстетики, требований по тепловому режиму, технологических возможностей большинства предприятий металлообработки РФ;
- Разработать полный комплект КД под технологические возможности собственного производства заказчика, а также контрактных производств РФ.
Решение
- На основе предоставленных заказчиком данных проведены тепловые и аэродинамические расчёты;
- Разработана конструкция радиаторов охлаждения;
- Подобраны недорогие, легкодоступные комплектующие, учитывающие все требования заказчика;
- Разработана конструкция изделия с учётом требований по доступности изготовления на большинстве предприятий металлообработки РФ и требований по минимизации трудозатрат на сборочные операции персоналом невысокой квалификации;
- Разработан полный комплект КД;
- Изготовлено несколько опытных образцов, переданных заказчику для проведения испытаний.
В процессе изготовления ОО осуществлялось полное конструкторское сопровождение.
