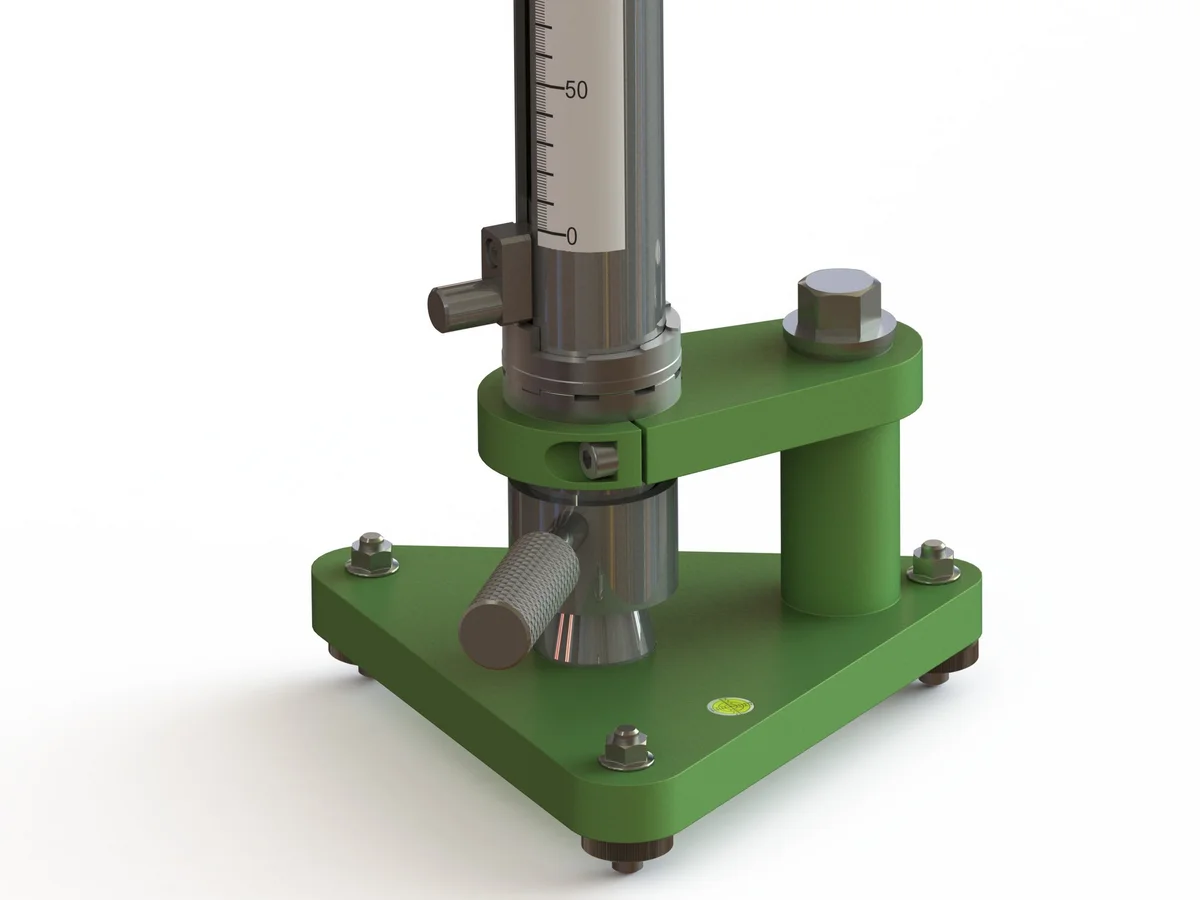

Проект Тестер прочности при ударе

Назначение изделия

Изделие предназначено для испытаний на быструю деформацию и оценки прочности лакокрасочных материалов и склонности их к растрескиванию и/или отслаиванию от окрашиваемой поверхности при ударе грузом определенной массы с бойком заданного диаметра в свободном падении с выбранной высоты.

Исходные данные

Образец продаваемого серийного изделия.

Задачи

• Определить материалы, из которых сделаны детали образца изделия;
• Доработать конструкцию до полного соответствия требованиям ГОСТ 4765-2024 Материалы лакокрасочные. Метод определения прочности покрытия при ударе и ГОСТ Р 53007-2008 Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе);
• Улучшить плавность хода бойка;
• Увеличить количество различных грузов бойков для повышения их вариативности;
• Разработать полный комплект КД под технологические возможности контрактных производств РФ.

Решение

• Проведены обмеры всех составляющих деталей изделия;
• Подобраны современные доступные материалы, отвечающие требованиям по технологичности, а также долговечности эксплуатации;
• Проработаны требования к качеству обработки, размерам сопрягаемых поверхностей, для обеспечения требуемых эксплуатационных характеристик при приемлемой цене изготовления;
• Разработана конструкция изделия с учётом требований по доступности изготовления на большинстве предприятий РФ;
• Разработан полный комплект КД;

В процессе изготовления ОО осуществлялось полное конструкторское сопровождение.
