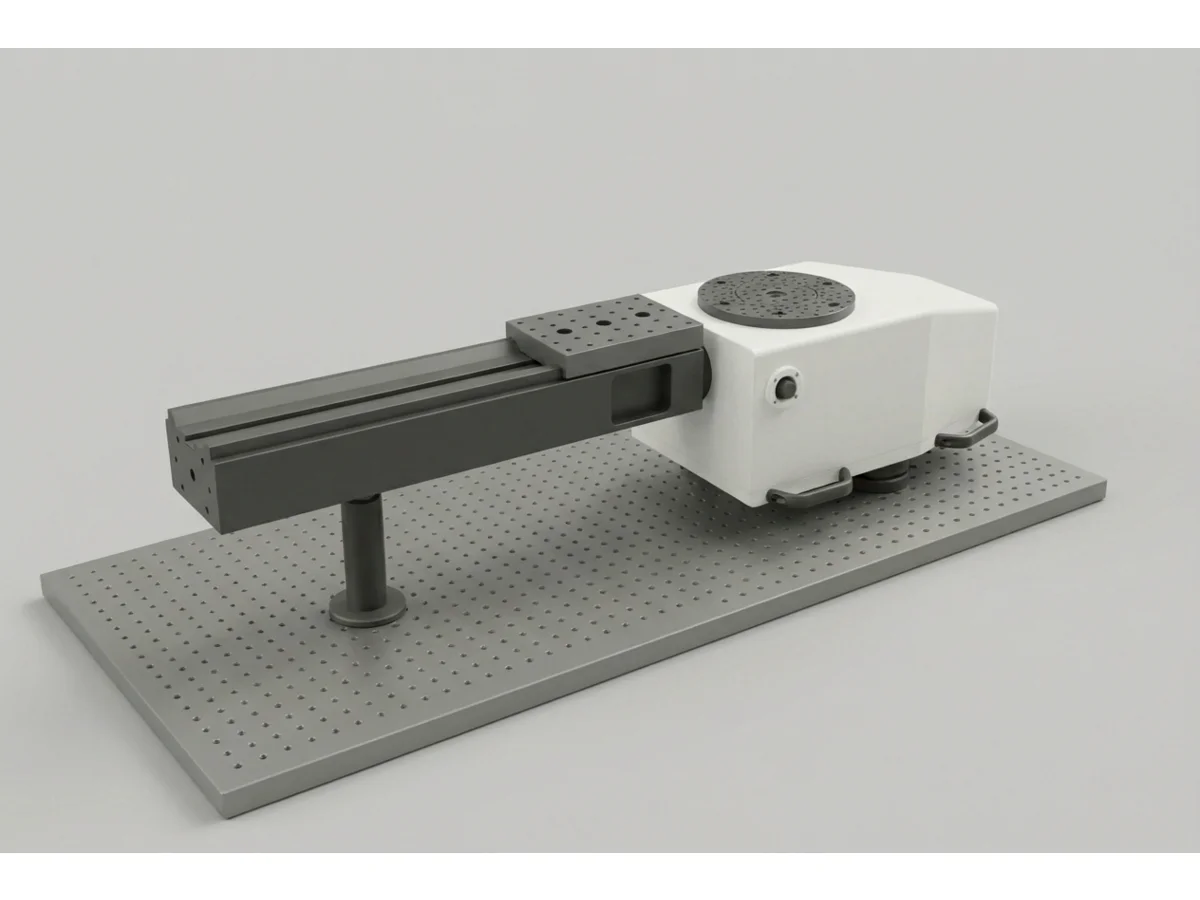

Проект Высокоточная поворотная платформа (гониометр)

Назначение изделия

Изделие предназначено для сверхточного определения угловых величин.

Принципиальная схема уникального углового энкодера.

Разработать несущую конструкцию гониометра, обеспечивающую жесткость и прецизионное вращение;
Создать системы поддержания стабильного температурного режима CMOS-камеры и внутреннего объема прибора;
Разработать конструкцию стопорного механизма со стабильностью, сопоставимой с характеристиками углового энкодера;
Интегрировать посадочные места для установки оптического рельса под внешний автоколлиматор.

Разработана уникальная механическая платформа для сверхточного углового датчика. Прибор позволяет проводить измерения на пределе современных метрологических возможностей, сохраняя стабильность в процессе длительной работы;
Разработана активная система термостабилизации, минимизирующая влияние внешних температурных колебаний на точность измерения;
Разработано оригинальное тормозное устройство, фиксирующее поворотный стол со стабильностью 0,01 угловой секунды (нулевое тепловыделение в любом конечном состоянии и минимальное паразитное смещения стола при срабатывании);
Разработаны универсальные крепления для оптического рельса, что позволяет использовать прибор совместно с автоколлиматором;
Разработан полный комплект КД, позволяющий выполнить изготовление и испытание изделия.

Изготовленный опытный образец позволил подтвердить уникальные метрологические характеристики схемы заказчика.
